應用指南

施工縫及細節(jié)

4.12

Krystol? 止水帶系統(tǒng)

水平和垂直建筑施工縫的防水施工（膠泥材料外部法）

說明

Krystol 止水帶系統(tǒng)用于混凝土建筑施工縫的永久防水。用來取代其他不可靠的施工縫處理系統(tǒng)，使工期更靈活，監(jiān)控更容易。Krystol 止水帶系統(tǒng)采用 Krystol 結晶技術，其與水和未水化的水泥顆粒發(fā)生反應，生成不溶性針狀晶體，填補混凝土縫隙、微小裂紋和孔洞，減小滲透性，防止水進入。

以下應用指導用于有靜水壓力下的水平或垂直的建筑施工縫的防水施工，采用膠泥材料外部法，這包括 Krystol止水帶膠泥材料和 Krystol 止水帶涂刷材料。

局限性

Krystol 止水帶系統(tǒng)僅對剛性結構有效，對于有可變載荷或重復運動的裂縫，密封性可能并不好。有關具體項目，請咨詢 Kryton 業(yè)務代表。在寒冷環(huán)境下使用，請參考典型寒冷環(huán)境應用慣例。禁止在大雨下安裝施工。

安全須知

請在 www.Kryton.com 中閱讀并遵守這些產(chǎn)品的安全數(shù)據(jù)清單（SDS）。僅限專業(yè)人士使用。這些產(chǎn)品與水或汗液混合后具有腐蝕性。避免接觸眼睛。避免吸入粉塵。穿戴長袖上衣，戴防護鏡和密封手套。

步驟1: 基面準備

使用 Krystol 止水帶系統(tǒng)的混凝土或噴漿混凝土基面必須硬實、干凈、沒有污染物、油和其它可能影響粘合的物質(zhì)。使用鏨平錘或鑿子去除松動的混凝土骨料，找平粗糙不平的施工縫。
提示: 在混凝土/噴漿混凝土未固化之前，應去除松動或突出的混凝土和骨料，去掉碎片及多余噴涂物，這樣可最大限度減少硬化后的工作。

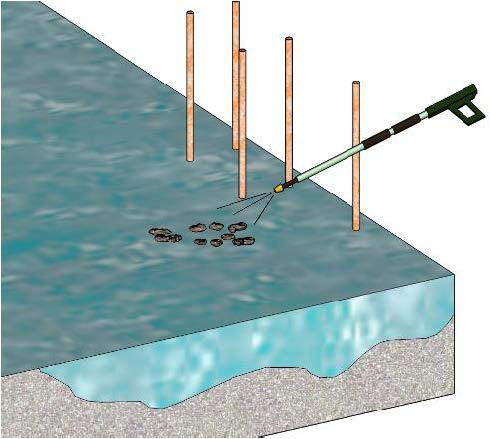

使用高壓水槍清除掉施工縫上的油脂、養(yǎng)護劑、塵土和其他殘留物。清除水泥漿最表面的附著物，最好露出骨料。
使用 Krystol 止水帶系統(tǒng)的基面必須預先濕潤至飽和面干狀態(tài)（SSD），即基面全部潤濕但是沒有積/洼水現(xiàn)象。在應用前應充分濕潤并用海綿或真空吸塵器去除多余的水分。
注: 在步驟1 中使用高壓水槍即可達到清潔和濕潤基面的效果。

步驟2：施工KRYSTOL止水帶膠泥材料

使得混凝土成濕潤至飽和面干（SSD）狀態(tài)。即基面全部潤濕但是沒有積/洼水現(xiàn)象。應在使用 Krystol 止水帶膠泥材料前，充分濕潤并用海綿或真空吸塵器去除多余的水分。
混合 Krystol 止水帶涂刷材料至粘稠且能自由流動的稀漿狀（按體積比大約 3 份粉兌1 份清水）。剛開始的時候漿液非常粘稠，但是不斷攪拌后會逐漸更加稀釋。一次性拌合的材料應在 30 分鐘內(nèi)用完。
請注意：靜置的混合料很快會硬化，但不斷攪拌后又會恢復其和易性。當發(fā)現(xiàn)材料開始變硬時千萬不要再加水。多加水會導致收縮開裂。
用混凝土刷在整個施工縫涂刷一層 Krystol 止水帶涂刷材料，涂刷用量為 1 公斤/平米或 0.2 磅/平方英尺，至少 1毫米（40 密耳）。圓周涂刷,確保最大限度涂刷均勻，并滲入混凝土內(nèi)部。Krystol 止水帶涂刷材料不能使用在加固鋼筋周圍。
Krystol 止水帶涂刷材料施工后應養(yǎng)護，至少 24 小時內(nèi)防止雨淋、快速干燥和凍融，或直至澆鑄后續(xù)的混凝土或噴漿混凝土。 Krystol 止水帶涂刷材料的典型硬化時間為 20°c 時2.5 小時。
請注意：對于同一天澆筑的噴漿混凝土，后續(xù)噴漿層必須在 Krystol 止水帶涂刷材料仍然靜止（最好狀況下 60 分鐘）的情況下施工。
?
重要提示：Krystol 產(chǎn)品在施工后必須有養(yǎng)護，防止快速干燥，并且保持濕潤，以發(fā)揮其最大性能。使用塑料布或濕麻布蓋住Krystol 止水帶涂刷材料，以保持濕潤。涂刷材料硬化后，在其表面噴水霧，24 小時保持濕潤。禁止使用養(yǎng)護化合物。

步驟3：建立凹槽

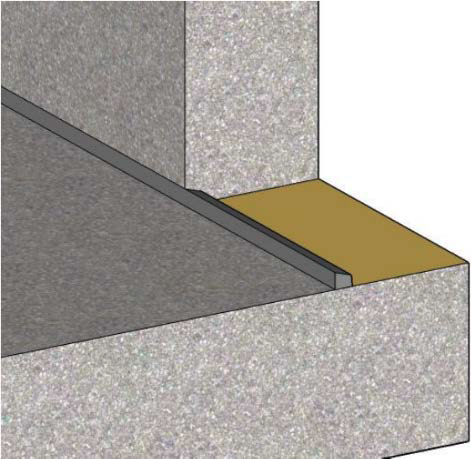

在混凝土接縫處作出一個合適的凹槽。使用刨光的 2×2 的模板，將一邊作成有一定角度的楔形模具，窄邊約為 1.25英寸（40 毫米X 40 毫米，之后修為 30 毫米）。
將凹槽模具窄邊朝里放置在混凝土邊緣位置。針對底板到底板之間的連接縫，可趁混凝土未硬化前將凹槽按壓進混凝土施工縫處。
請注意：噴砂混凝土澆筑需要采用以下方法作出凹槽：
- a. 將其壓進半干噴砂混凝土，或
- b. 在澆鑄下一層的噴漿混凝土之前先放置一個模板，等澆鑄完畢后取出模板，作出凹槽，或者
- c. 在噴漿混凝土半干的時候使用鏝刀挖出一個合適尺寸的凹槽。

步驟4：混凝土施工和加強

采用普通混凝土施工慣例，對縫隙進行混凝土施工，確保：

在混凝土澆筑前，清除縫隙中的所有碎片。
脫模油不得污染縫隙區(qū)。
混凝土澆筑后，拆除模板撐。
縫隙周圍的混凝土加固需要注意混凝土澆筑和振動，遵循 ACI 309R 標準流程（混凝土架構指導）。
混凝土模板盡量保留的時間長一點。
噴漿混凝土澆筑應遵循 ACI 506R（噴漿混凝土指南）由ACI 認證噴砂工施工。
養(yǎng)護依據(jù) ACI 308.1 標準，采取適當措施方式快速干燥。

步驟5：修補凹槽

如果當前已經(jīng)從硬化后的噴漿混凝土中拆除了模具。應注意不能有任何木料殘留在凹槽中。
確保凹槽清潔，去除脫模劑、塵土或碎片。使用高壓水槍清除掉施工縫上的油脂、養(yǎng)護劑、塵土和其他殘留物。
使用 Krystol 止水帶膠泥材料的基面必須預先濕潤至飽和面干狀態(tài)（SSD），即基面全部潤濕但是沒有積/洼水現(xiàn)象。在應用前應充分濕潤并用海綿或真空吸塵器去除多余的水分。
提示: 在步驟1 中使用高壓水槍即可達到清潔和濕潤基面的效果。

步驟6：施工KRYSTOL止水帶膠泥材料

凹槽內(nèi)沒有滲漏水的情況下才可以進行下一道工序。如果此時出現(xiàn)滲漏，則應使用 Krystol Plug 止住水流，才能繼續(xù)施工Krystol 止水帶膠泥材料。

Krystol 止水帶膠泥材料可以隨時施工，但最好等到混凝土或噴漿混凝土自然收縮后。
確?；炷涟疾蹪崈簟２捎脵C械打磨和/或噴水清理法，清除所有的模板脫模劑、灰塵或碎片。
使得混凝土凹槽內(nèi)成濕潤至飽和面干（SSD）狀態(tài)。即基面全部潤濕但是沒有積/洼水現(xiàn)象。應在使用 Krystol 止水帶膠泥材料前，充分濕潤并用海綿或真空吸塵器去除多余的水分。
將 Krystol止水帶膠凝材料與清水混合成如下: 混合的同時將粉末緩慢地添加到水中? (按體積比大約 4 .5份粉兌 1 份清水)。加入所有粉末后，徹底混合直到不流掛的稠度。剛開始混合時，看上去很干燥，但是隨著不斷攪拌就會逐漸變得光滑可塑了。一次性拌合的材料應在 30分鐘內(nèi)用完。
請注意：靜置的混合料很快會硬化，但不斷攪拌后又會恢復其和易性。當發(fā)現(xiàn)材料開始變硬時千萬不要再加水。多加水會導致收縮開裂。
重要提示：上述配比是大約值，僅作指導。條件可能變化，會影響實際所需的能源和用水。相應的調(diào)整能源和水量，以保證濃度，并且無塑料，無垃圾，硬度適中，可以成形。
將 Krystol 止水帶膠泥材料緊擠進凹槽中，使得它可以順表面流下。
Krystol 止水帶膠泥材料施工后應養(yǎng)護，至少 24 小時內(nèi)防止雨淋、快速干燥和凍融。
重要提示：Krystol 產(chǎn)品在施工后必須有養(yǎng)護，防止快速干燥，并且保持濕潤，以發(fā)揮其最大性能。使用塑料布或濕麻布蓋住Krystol 止水帶膠泥材料，以保持濕潤。膠泥材料硬化后，在其表面噴水霧，48 小時保持濕潤。

施工面積

材料	施工面積
Krystol 止水帶膠泥材料	25 公斤每桶的材料可刷約7.5米（55 磅每桶的材料可刷25英尺）
Krystol 止水帶涂刷材料	25 公斤每桶的材料可刷30 厘米寬裂縫約 80 米 (55 磅每桶的材料可刷 12 英寸寬裂縫 225英尺)

工具和材料

干凈水源
攪拌桶、電鉆和攪拌棒
天然鬃毛混凝土刷
邊角抹子
噴壺和毛巾/海綿
高壓水槍
量杯凹槽模具
凹槽模具
鏨錘或鑿子

4.12 – 水平和垂直建筑施工縫的防水施工（膠泥材料外部法）
